Подробное описание:
Характеристики
Тип
материнская плата
Модель

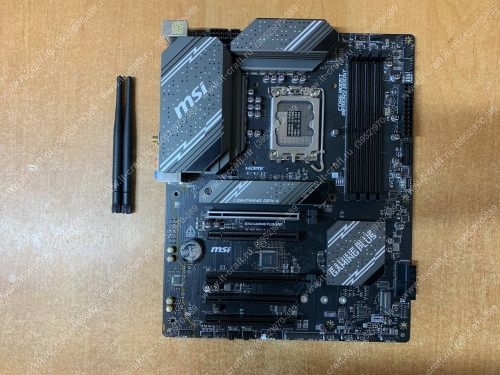

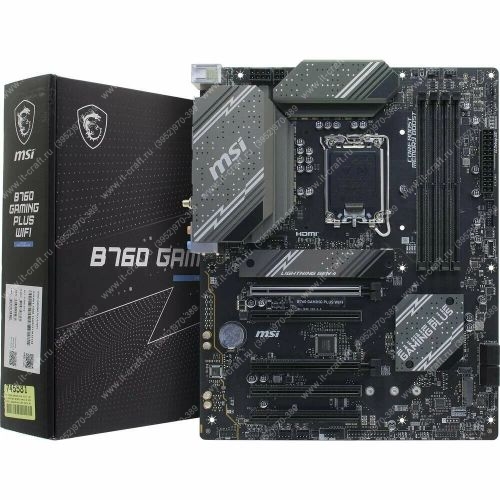

MSI B760 GAMING PLUS WIFI
Серия
MSI GAMING
Цвет
черный
Год релиза
2022
Форм-фактор и размеры
Форм-фактор
Standard-ATX
Разъемы на обратной стороне (Back-Connect)
нет
Высота
305 мм
Ширина
244 мм
Процессор и чипсет
Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake
Память
Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC / без разгона)
5600 МГц
Частота оперативной памяти в разгоне
5800 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц
Слоты расширения
Версия PCI Express
4.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x4), 1 x PCIe 4.0 (в режиме x16), 3 x PCIe 3.0 (в режиме x1)
Поддержка SLI / CrossFire
нет
Количество карт в SLI / Crossfire
0 шт
Количество слотов PCI-E x1
0
Другие слоты расширения
нет
Контроллеры накопителей
Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280/22110 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (SATA/PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 1, 5, 10
Режим работы NVMe RAID
нет
Другие разъемы накопителей
нет

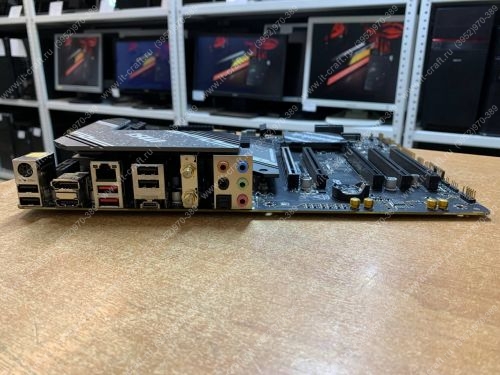

Порты на задней панели
Порты USB Type-A
2 x USB 3.2 Gen 2, 4 x USB 2.0
Порты USB Type-C
1 x USB 3.2 Gen 2
Видеовыходы
1 x DisplayPort, 1 x HDMI
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S / PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS / 2
комбинированный
Разъемы на плате
Внутренние USB Type-A разъемы
1 x USB 3.2 Gen 1 (19 pin), 2 x USB 2.0 (9 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 1
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Разъемы для корпусных вентиляторов (4 pin)
5
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
2
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
есть
Аудио
Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC897
Сеть
Скорость сетевого адаптера
2.5 Гбит/с
Сетевой адаптер
Realtek RTL8125BG
Стандарт Wi-Fi
6E (802.11ax)
Версия Bluetooth
5.3
Питание и охлаждение
Основной разъем питания
24 pin
Разъем питания процессора
8 pin + 4 pin
Количество фаз питания
12+1+1
Пассивное охлаждение
1 x M.2 слот, зона VRM, чипсет
Активное охлаждение
нет
Дополнительная информация
Кнопки на плате
нет
Подсветка элементов платы
нет
ПО для синхронизации подсветки
MSI Mystic Light
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP, поддержка TPM 2.0
Комплектация
антенна Wi-Fi |
