Тип

материнская плата

Модель

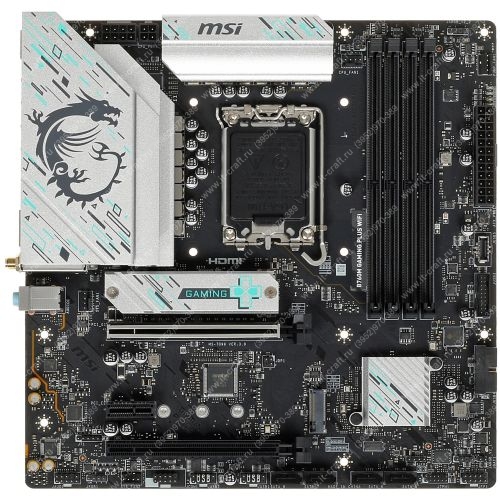

MSI B760M GAMING PLUS WIFI

Серия

 MSI GAMING

Цвет

 черный

Год релиза

 2023

Форм-фактор и размеры

Форм-фактор

Micro-ATX

Разъемы на обратной стороне (Back-Connect)

 нет

Высота

 244 мм

Ширина

 244 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

 Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake, Raptor Lake Refresh

Память

Тип поддерживаемой памяти

DDR5

Форм-фактор поддерживаемой памяти

DIMM

Количество слотов памяти

 4

Количество каналов памяти

 2

Максимальный объем памяти

 256 ГБ

Максимальная частота памяти (JEDEC / без разгона)

5600 МГц

Частота оперативной памяти в разгоне

 5800 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц

Слоты расширения

Версия PCI Express

4.0

Слоты PCIe x16

1 x PCIe 4.0 (в режиме x4), 1 x PCIe 4.0 (в режиме x16)

Поддержка SLI / CrossFire

 нет

Количество карт в SLI / Crossfire

0 шт

Количество слотов PCI-E x1

 1

Другие слоты расширения

 нет

Контроллеры накопителей

Поддержка NVMe

 есть

Версия PCI Express накопителей

4.0

Количество разъемов M.2

 2

Разъемы M.2 (M), PCIe линии процессора

 1 x 2242/2260/2280 (PCIe 4.0 x4)

Разъемы M.2 (M), PCIe линии чипсета

 1 x 2242/2260/2280 (SATA/PCIe 4.0 x4)

Количество портов SATA

 4

Режим работы SATA RAID

 0, 1, 5, 10

Режим работы NVMe RAID

нет

Другие разъемы накопителей

 нет

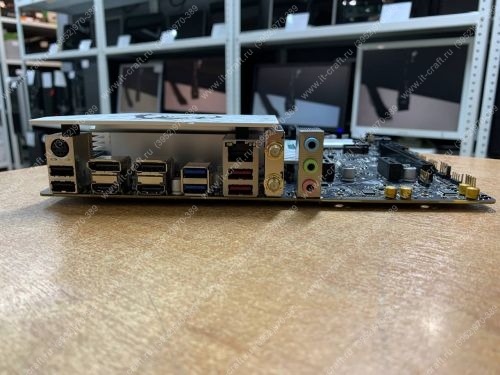

Порты на задней панели

Порты USB Type-A

2 x USB 2.0, 2 x USB 3.2 Gen 1, 2 x USB 3.2 Gen 2

Порты USB Type-C

нет

Видеовыходы

2 x DisplayPort, 2 x HDMI

Количество сетевых портов (RJ-45)

 1

Количество аналоговых аудиоразъемов

3

Цифровые аудиопорты (S / PDIF)

 нет

Разъемы SMA (для антенны Wi-Fi)

есть

Порты PS / 2

 комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы

 2 x USB 2.0 (9 pin), 2 x USB 3.2 Gen 1 (19 pin)

Внутренние USB Type-C разъемы

 1 x USB 3.2 Gen 1

Разъемы питания процессорного охлаждения

 1 x 4 pin (кулер)

Разъемы для корпусных вентиляторов (4 pin)

 2

Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)

 1

Разъемы для корпусных вентиляторов (3 pin)

0

Разъемы 5V-D-G (3 pin) для ARGB подсветки

 2

Разъемы 12V-G-R-B (4 pin) для RGB подсветки

 1

Разъем M.2 (E) для модулей беспроводной связи

 есть

Разъем RS-232 (COM)

есть

Интерфейс LPT

 нет

Аудио

Звуковая схема

7.1

Чипсет звукового адаптера

 Realtek ALC897

Сеть

Скорость сетевого адаптера

 2.5 Гбит/с

Сетевой адаптер

 Realtek RTL8125BG

Стандарт Wi-Fi

 6E (802.11ax)

Версия Bluetooth

5.3

Питание и охлаждение

Основной разъем питания

 24 pin

Разъем питания процессора

 8 pin + 4 pin

Количество фаз питания

 12+1+1

Пассивное охлаждение

 1 x M.2 слот, зона VRM, чипсет

Активное охлаждение

 нет

Дополнительная информация

Кнопки на плате

нет

Подсветка элементов платы

 нет

ПО для синхронизации подсветки

MSI Mystic Light

Количество слоев печатной платы

 6

Особенности, дополнительно

поддержка Intel XMP

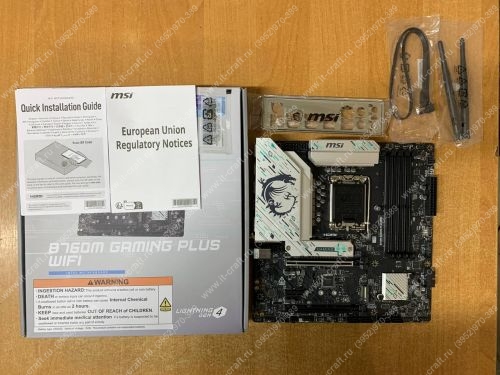

Комплектация

антенна Wi-Fi, документация, задняя планка, кабель SATA, крепеж для разъема M.2

Габариты и вес в упаковке

Длина коробки

27.5 см

Ширина коробки

30 см

Высота коробки

5.5 см

Вес с коробкой

1.25 кг
